Unidad Paquete

Cuando escuchamos la palabra Aire Acondicionado tipo paquete o unidad paquete, tenemos una idea a veces errónea de lo que podemos estar hablando. ¿Pero que es en sí?

Principales características de una unidad paquete para un sistema de aire acondicionado

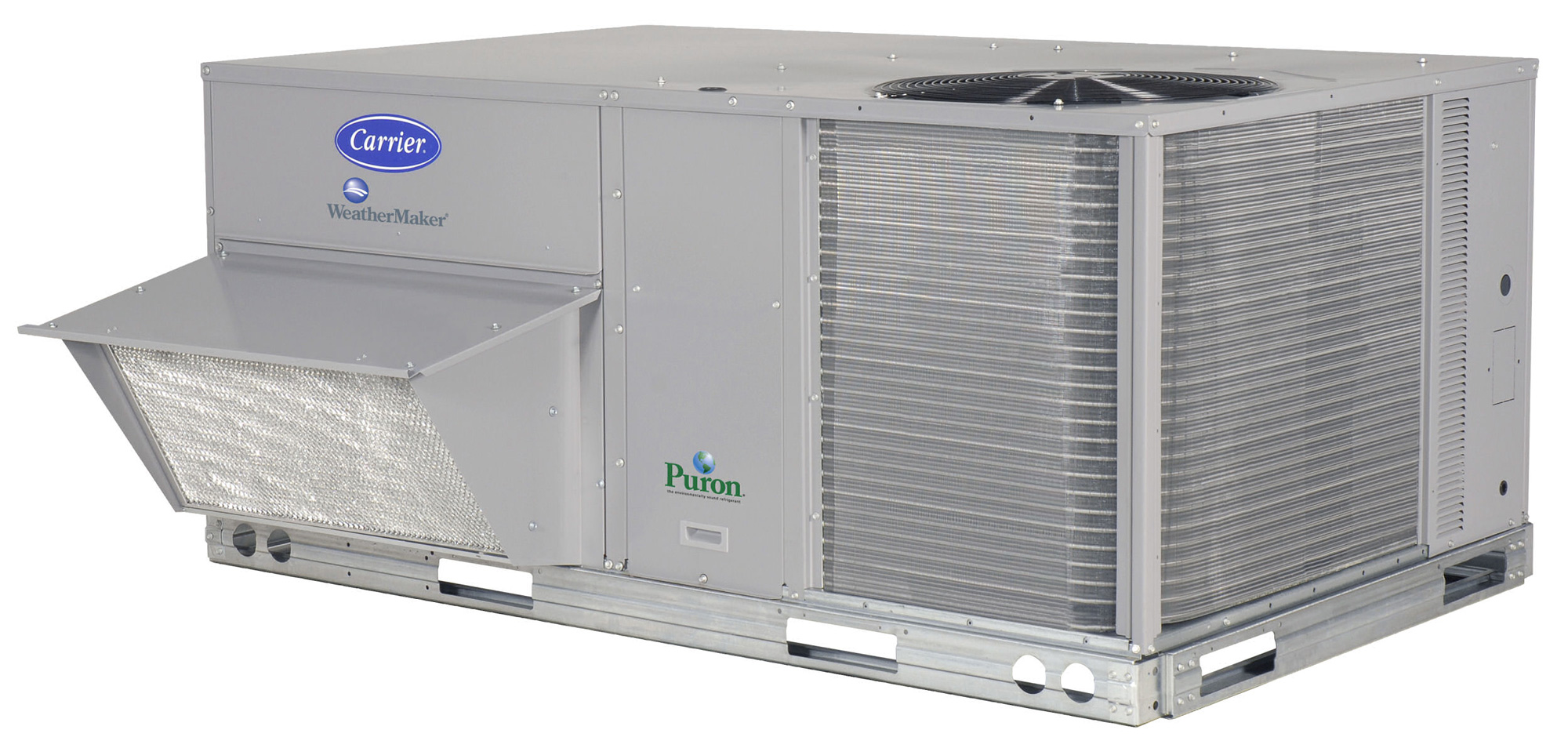

Los equipos de aire acondicionado tipo paquete o unidad paquete también son conocidos como unidades centrales de aire acondicionado (UP o RTU, por sus siglas en inglés del término unit package o roof top unit) y se diferencian de los sistemas convencionales porque contienen los cuatro elementos del circuito de refrigeración básico (condensador, evaporador, compresor y elemento expansor) en un mismo gabinete.

El acondicionamiento del aire como sistema consiste en el tratamiento enfocado a mantener condiciones ambientales específicas de temperatura, humedad relativa, así como la limpieza del aire de un lugar, según sus necesidades.

Usos

Las unidades paquete dentro de un sistema de aire acondicionado mayores a 5 toneladas de refrigeración se usan a menudo en instalaciones industriales, hoteles, restaurantes, empresas, bancos, etc.; mientras que menores a 5 toneladas de refrigeracion en pequeñas instancias como son pequeñas oficinas, pequeños restaurantes y sucursales bancarias, esto debido a su distribución de aire dentro de las zonas acondicionadas.

Partes

Todos los componentes de los equipos de aire acondicionado tipo paquete están integrados en un mismo cuerpo: Condensador, Evaporador, Compresor y Elemento expansor. La condensadora y la evaporadora están juntas.

Tipos

Unidad paquete para un sistema de aire acondicionado frío. Capacidad de enfriamiento por medio de un circuito de refrigeración.

• Unidad paquete para un sistema de aire acondicionado de frío. Capacidad de enfriamiento por medio de un circuito de refrigeración.
• Unidad paquete para un sistema de aire acondicionado de frío/calor. Se usa el mismo circuito de refrigeración, y para calentar se le agrega una resistencia eléctrica. Las resistencias eléctricas se adquieren por separado. La capacidad de calefacción se mide en kW. En equipos industriales mayores a 15 toneladas pueden venir las resistencias de fábrica.
• Unidad paquete para un sistema de aire acondicionado con bomba de calor (heat pump). También conocido como bomba de calor o de ciclo reversible, cuenta con la misma unidad básica, con accesorios adicionales que permiten un sentido del ciclo de refrigeración reversible.
• Unidad paquete para un sistema de aire acondicionado con calefacción a gas. A estas unidades se les agrega un intercambiador de calor a fuego indirecto proveniente del gas como fuente energética. Su capacidad de calefacción se mide en MBH (miles de BTU por hora).

Proceso

En una unidad paquete se usa el gas Freón, el cual pasa a través del compresor, condensador y válvulas de expansión para enfriarse. Una vez frío el gas, pasa por el evaporador, que funciona extrayendo el calor del aire proveniente de la habitación.

Estas unidades cuentan con un serpentín de cobre con aletado de aluminio en su interior, por el que circula el gas refrigerante, que se expulsa a las zonas acondicionadas por medio de un ventilador de alta capacidad.

El aire se transfiere a través de ductos de lámina galvanizada, el cual retorna a la misma unidad para funcionar como un ciclo.
